나만의 PC 인터넷 방송국 '다림VT300'

VOD형 웹 비디오에서 라이브 스트리밍으로 무료 인터넷 스트리밍 서비스의 폭발적인 인기는 간단한 캡쳐 보드만 있으면 다음팟, 아프리카, 파란, 라이브스트림(LiveStream), 저스틴(Justin) 등 누구나 쉽게 자신만의 방송을 할 수 있기 때문이다.

하지만 교회를 비롯해 학교, 결혼식장, 지방의회방송, 세미나 등과 같은 전문적인 방송은 물론 자신만의 개성과 주제를 살리기 위한 개인방송을 하기 위해서는 캡쳐 보드 이외에 스위쳐(Switcher)나 믹서(MIXER), 타이틀링(Titling) 장비가 필요하며 광고 및 외부 입력 추가 장치와 함께 인코딩(Encoding) 장치와 스트리밍(Streaming) 미디어 서버, 비디오 서버 송출 자동화, 타이틀 장치 및 외부 키 믹서 등과 같은 전문적인 장비들을 필요로 하고 있다.

이러한 인터넷 방송에 필요한 모든 것을 한 번에 해결할 수 있는 최첨단 방송 솔루션 ‘다림VT300’에 대해서 알아봤다.

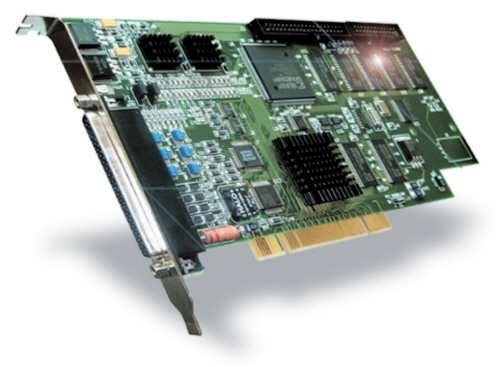

나만의 PC 인터넷 방송국 ‘다림VT300’

보드와 소프트웨어 설치만으로 스위쳐, 비디오 서버, 타이틀, SMS 방송, 비디오 인 비디오(Video in Video)를 한 번에 해결하는 최첨단 방송 솔루션을 구현할 수 있는 다림의 ‘VT300’은 PC를 자신만의 특별한 인터넷 방송국으로 만들 수 있다.

VT300은 최대 6대의 카메라로부터 입력되는(YUV 3대 포함) 비디오의 스위쳐 믹서 기능과 캡쳐 저장 기능, 타이틀링 기능을 한 대에서 실현하며 자신의 PC 하드 디스크에 있는 비디오 파일로 스케줄 방송을 가능하게 한다.

비디오 소스를 VT300의 타이틀링을 사용하면 타이틀을 포함한 비디오 방송을 내보낼 수 있다.

또한 캡쳐 보드는 물론 입력 스위쳐, 타이틀 제작 제어, 자동 파일 재생을 위한 비디오 서버 기능을 제공하여 누구나 쉽게 방송을 할 수 있다.

방송 주 조정 프로그램 OnAir

방송 주 조정 자동 방송 프로그램인 ‘온에어(OnAir)’를 이용하면 자신의 PC에서 누구나 MBC, KBS와 같은 높은 수준의 인터넷 방송을 쉽게 할 수 있고 함께 제공되는 템플릿을 이용하여 설치 즉시 전문방송이 가능하다.

■ 멀티카메라 스위쳐 지원 라이브 타이틀링 방송하기

VT300의 온에어 프로그램의 카메라 스위처와 타이틀 컨트롤

기존의 캡쳐 보드와 달리 ‘VT300’은 실시간으로 여러 대의 카메라 비디오 즉 멀티 입력에 대한 스위쳐 및 오디오 슬라이드바 믹서를 제공하고 있어 라이브 방송시 카메라 스위칭이 가능하고 실시간 비디오에 대한 타이틀링 장치기능이 포함되어 멋진 생방송을 가능하게 한다.

또한 VT300의 ‘온에어’는 실시간 제어 부분 즉 생방송 제어부를 보여 주고 있어 생방송에 필요한 기능들로서 입력 카메라를 선택하여 스위칭을 하거나 오디오 볼륨 조절, 타이틀들을 넣어 주는 제어를 할 수 있다. 이러한 입력 및 출력이 스트리밍이 되며 동시에 입력, 출력이 녹화되어 컨텐츠로 사용이 가능하다.

스위칭판넬제어

입력을 위해 미리 정한 사진 두 개 혹은 6개의 비디오 채널이 버튼을 누를 때마다 스위칭되어 캡쳐 혹은 스트리밍된다.

카메라 스위처

타이틀 제어부

입력된 비디오에 다양한 타이틀(멀티 레이어)을 얹어 방송을 하게 됩니다. 또 이러한 모든 타이틀을 제작하고 만드는 툴을 제공하고 있다. 미리 제작된 기존의 타이틀들은 함께 제공이 되며 이것을 사용자가 수정이 가능해 바로 자신만의 방송을 구현할 수 있다.

타이틀 컨트롤

출력화면

타이틀제작하기

VT300에서는 강력한 타이틀 제작 및 편집 기능을 제공하고 있다. 다른 타이틀 장비와는 달리 제한이 없는 타이틀들을 다양하게 만들 수 있는 제작도구가 그것인데 이러한 기능을 쉽게 바로 사용할 수 있는 탬플릿 예제도 다양하게 제공하고 있어 초보자도 이 템플릿들의 사용이 가능하다.

■ 녹화/스케줄 방송을 위한 비디오 서버와 자동 송출 기능

방송국에서 하루 24시간 또는 1년 365일 내내 모두 생방송을 하는 것이 아니듯 대부분은 비디오, 드라마, 뉴스 등이 녹화된 비디오를 스케줄에 의해 재생을 하도록 하는 자동 송출 장비를 쓰고 있다.

YTN과 같은 뉴스 방송에서 유사한 뉴스가 여러번 반복되어 방송이 되는 것도 이와 같은 방식이다. 한번 만든 비디오가 다른 시간에 반복 방송이 되듯 비디오 파일들이나 타이틀들을 시간 별로 방송이 될 수 있도록 스케줄을 만들어 송출 즉 방송이 가능하다.

방송 스케줄 편집기

녹화/스케줄 방송을 위한 비디오 서버 및 자동 송출 기능

‘온에어’ 프로그램은 파일, 타이틀, 자막, 로고, 카메라 입력들을 스케줄링을 하여 플레이 리스트(Play List)를 마우스로 손쉽게 만들 수 있고 방송이 되는 동안에 지속적으로 새로운 파일과 타이틀들을 변경하고 넣을 수 있으며 네트워크를 통해 이를 올려 주고 내려 주게 할 수 있는 편리하고 강력한 기능을 가지고 있다.

여기서 비디오 파일은 다양한 비디오 편집 포맷인 AVI, MPEG, DV, 비압축을 모두 지원하고 있어 편리하게 사용할 수 있다.

방송 콘텐츠 관리부분

방송에 사용될 다양한 비디오, 타이틀, 그림, 오디오들은 편리하게 저장 및 분류되어 있어 쉽게 사용할 수 있다. ‘온에어’ 프로그램에서는 파일들을 디렉토리 별로 쉽게 찾고 관리하기 편리한 툴을 제공하고 있다. 아이콘만으로 저장 공간을 지정하고 내용을 분류하도록 하여 사용자가 편리하게 사용할 수 있다.

방송 콘텐츠 관리부분

그래픽 아이콘으로 이루어진 프로그램 툴

비디오나 타이틀 등은 온에어 프로그램의 중앙부에 위치한 프로그램 툴을 이용하여 마우스만으로 스케줄의 프로그래밍이 가능하게 된다.

스케줄 안에 외부 라이브 카메라를 직접 스위칭하도록 하며 위성방송이나 공중파 등 외부 방송을 그대로 인터넷의 정해진 스케줄에 방송을 시키는 것과 같은 외부 방송 혹은 카메라를 비디오 파일 방송과 함께 스케줄에 넣도록 하는 카메라 입력 버튼과 몇몇의 비디오 파일 스케줄을 반복해 방송하게 하는 기능, 스케줄을 지우고 삽입하는 기능들이 간편하게 제공되고 있다.

그래픽 아이콘으로 이루어진 프로그램 툴

■ 인터넷 방송하기

‘온에어’ 프로그램을 통해 만들어지는 비디오는 플래쉬(Flash) 혹은 WM9의 비디오로 인코딩되어 스트리밍 된다. 만약 VT300이 설치된 컴퓨터에서 인터넷상 사람에게 직접 방송이 되는 경우는 스트리밍이 크게 어려움이 없으나 다수의 사람들에게 동시 방송이 되기 위해서는 VT300 서버에서 플래쉬 포맷은 어도브(Adobe)의 플래쉬 미디어(Flash Media) 서버로 WM9은 윈도 미디어(Windows Media) 서버로 비디오가 보내져야 다시 인터넷의 다수의 사람에게 방송이 된다.

이때 스트리밍 비디오는 자신의 웹 페이지 안에서 보여 주게 한다(이 경우 웹 서버가 따로 있고 웹의 특정 비디오 윈도에 미디어 서버의 비디오 링크를 걸어 주어 만들게 됩니다).

VT300 IP-TV 방송

인터넷 방송은 주로 MS의 윈도 미디어를 이용하거나 플래쉬 방식으로 이루어지게 된다. 이들의 엔코더는 MS나 어도브의 스트리밍 엔코더를 이용하게 되고 인터넷 방송 서버로 이들 회사의 스트리밍 서버를 통해 하는 방식과 최근 무상 인터넷 방송 서비스를 제공하고 있는 국내의 아프리카(Afreeca).com, 다음팟, 미국의 라이브스트림(LiveStream).com 등의 서버를 이용한 무상 방송이 가능하게 된다.

아프리카.com이나 다음팟 등과 같은 무료 방송 서비스 사업자가 전 세계에 생겨나고 있고 이들은 웹을 통해 인터넷 방송을 하게 하여 광고 등을 수입원으로 하는 사업을 하고 있다.

이러한 포털 방송 사이트에서 모든 네트워크, 스트리밍 서버를 제공하게 됨으로써 인터넷 상에 자신의 미디어 서버를 설치하지 않아도 인터넷 방송을 누구나 할 수 있게 된다. 때문에 VT300의 인터넷 방송 솔루션을 이용하면 추가의 미디어 서버나 네트워크를 사지 않아도 누구나 자신의 방송을 가능하게 된다.

자신의 웹에서 많은 사람에게 방송을 원한다면(교회나 학교, 관공서 등) 직접 미디어 서버를 고속 네트워크가 지원되게 설치하여 사용하면 된다.

이들 서버 프로그램은 MS에서 무상으로 어도브에서는 낮은 가격으로 프로그램을 제공하고 있다. 다림의 VT300은 WM9을 사용하는 경우 편리한 프로그램인 비디오 타이저(VideoTizer)를 제공하고 있으며 플래쉬의 경우 직접 플래쉬 인코딩을 써서 스트리밍하고 있다.

VT300 올 인 원(All In One) 인터넷 방송 시스템

■ VT300 방송 모드

VT300을 이용한 인터넷 방송은 VT300의 외부 입력들을 그대로 아무런 조작 없이 방송하는 라이브 방송, 스위쳐 및 타이틀을 주면서 하는 라이브 생방송, 프로그램에 의한 스케줄 방송의 3가지 경우에 사용되어 진다.

라이브 방송

스위처/ 타이틀/ 비디오 삽입/ 녹화/ 스트리밍

추가의 믹서, 스위쳐 없이 한대의 장비로 모든 채널을 스위칭하고 타이틀링 및 광고 삽입을 하면서 다양한 방송을 할 수 있게 된다. ‘VT300’을 사용하지 않는 경우 비디오 스위쳐, 캡쳐, 타이틀 장비 및 엔코더를 써야 하지만 ‘VT300'으로 이러한 번거로움이 없어지고 한 대에서 인터넷 방송까지 이루어지게 된다.

자동 송출 방송

스케줄에 의한 방송은 채널 방송을 24시간 365일 지속적으로 하는 스케줄 중심 방송과 가끔 직접 생방송을 넣어 인터렉티브 방송을 하는 기능을 가지고 있다. 이 방법은 인터넷 방송 채널을 가지고 하는 정규 방송으로 아프리카같은 방송에 자기 채널을 사용하는 사람들이 활용하게 된다.

자신의 방송을 계속해서 웹 또는 라이브스트림.com(혹은 아프리카.com) 같은 곳에 채널을 만들어 보내는 경우 자신이 만든 비디오, 동영상들을 스케줄로 만들어 방송을 하게 되고 방송 콘텐츠가 많지 않은 경우 자동으로 반복 방송을 하면서 필요한 경우 추가의 비디오를 넣거나 라이브를 스케줄에 넣어 방송을 하게 된다.

VT300 자동송출 PC 방송국

자동 송출 기능은 방송국과 같은 모든 기능을 VT300 서버가 담당하고 여기에 엔코딩 스트리밍까지 한 대의 장비에서 이루어지게 되는 것을 의미한다.

외부 입력 카메라들을 선택해 받아 방송에 정해진 시간에 방송이 되고 비디오 파일들을 재생하는 스케줄 방송의 기능인 비디오 서버 기능 및 멀티 레이어의 타이틀링 장치와 로고 삽입기, TV 클락(Clock) 발생기, SMS 서버 및 믹싱, 인코딩 스트리밍까지 가능하게 된다.

비디오 캡쳐 프로그램

방송국의 경우 일반적으로 편집실과 녹화실에서 소위 인제스쳔 서버로 비디오를 디지털로 변환하고 녹화하는 기능이 필요하게 된다. ‘VT300’에서는 입력 캡쳐 프로그램인 ‘VT 캡쳐(Capture)’가 주어져 실시간 캡쳐, 녹화 스케줄 캡쳐가 되며 캡쳐 파일은 AVI, DV, MPEG2 등 다양한 포맷이 가능하다.

비디오 캡쳐 프로그램

비디오 편집 프로그램 DD클립(Clip)

생방송 편집 프로그램인 ‘DD클립’은 비파괴 실시간 편집프로그램으로 주로 컷&패이스트(Cut & Paste) 기능을 실시간으로 제공한다. 편집된 파일을 실제 렌더링(Rendering)해서 새 파일을 만들지 않아도 편집 정보만을 가진 파일이 ‘온에어’ 프로그램에서 돌아가기 때문에 추가의 하드 공간이나 렌더링 시간이 필요하지 않게 된다.


비디오 편집 프로그램 DD클립

타이틀 제작프로그램 DD타이틀(Title)

방송에 가장 중요한 기능 중의 하나가 타이틀 제작 및 방송 송출 부분이라 할 수 있다. ‘VT300’에서는 타이틀을 자체 타이틀 스타일을 만드는 툴을 내부적으로 제공하여 외부 프로그램 없이 한대의 장비에서 크로마키, 믹서를 통해 합성해 나가는 모든 기능이 가능하다.

타이틀 제작프로그램 DD타이틀

VT300의 소프트웨어

외부 위성 채널이나 교육 방송 내용을 ‘VT300’의 예약 녹화 기능을 써서 자동으로 필요한 시간에 방송을 할 수 있도록 하는 녹화 재생서버가 되어 매우 편리하다. 채널을 유지하거나 자신의 비디오 채널을 만들어 운영하는 데는 매우 복잡한 장비들을 사용하고 있다.

자동 송출은 APC라는 스케줄을 넣어 그대로 다른 VTR 이나 타이틀 장비, 비디오 서버가 연동되어 한 채널을 유지하도록 하는데 ‘VT300’은 한 대의 컴퓨터로 편집, 캡쳐, 비디오 서버, 송출 제어 APC 타이틀기 및 믹서 기능을 한 대로 가능하다.

라이브 방송의 경우와 달리 채널 방송의 개념인 자동 송출 방송은 비디오 파일을 스케줄에 따라 방송을 하면서 필요한 타이틀을 넣어 방송을 하게 된다. 이 타이틀은 비디오 방송과 다른 정보와 내용 혹은 방송에 대한 정리 등의 추가 정보를 제공하게 되고 이러한 비디오 스케줄은 비디오를 자주 만들 수 있어 교회, 학교처럼 컨텐츠가 지속적으로 생성되는 경우 매우 유용하다.

또한 ‘VT300’는 강의 중 생방송 타이틀을 넣으면서 저장이 가능하고 저장된 강의를 다시 스케줄에 넣어 방송이 가능한 모든 기능이 지원되고 있다. 이 경우 비디오 편집 컴퓨터들과 연계하여 서버가 1개 채널을 담당하고 다른 컴퓨터들에서 편집과 제작을 해서 넣는 방식을 많이 쓰게 된다.

 ■ H.264 방식의 SETTOPBOX 이용 IP-TV 방송

WM9/H.264 스트리밍 소프트웨어

IP 셋탑박스(Setopbox)의 기술 개발과 수요의 증대는 VT300이 인터넷 방송만을 위한 것이 아닌 셋탑박스를 이용하는 IPTV 형태의 방송에 WM9/H.264 방식의 포맷에 의한 스트리밍 방송이 사용된다.
